PETROPIPE- TUBERÍAS ESTRUCTURADAS HDPE

El HDPE es un material ampliamente usado en la fabricación de tuberías, dadas sus excelentes características fisicoquímicas, que la hacen una solución altamente versátil y resistente.

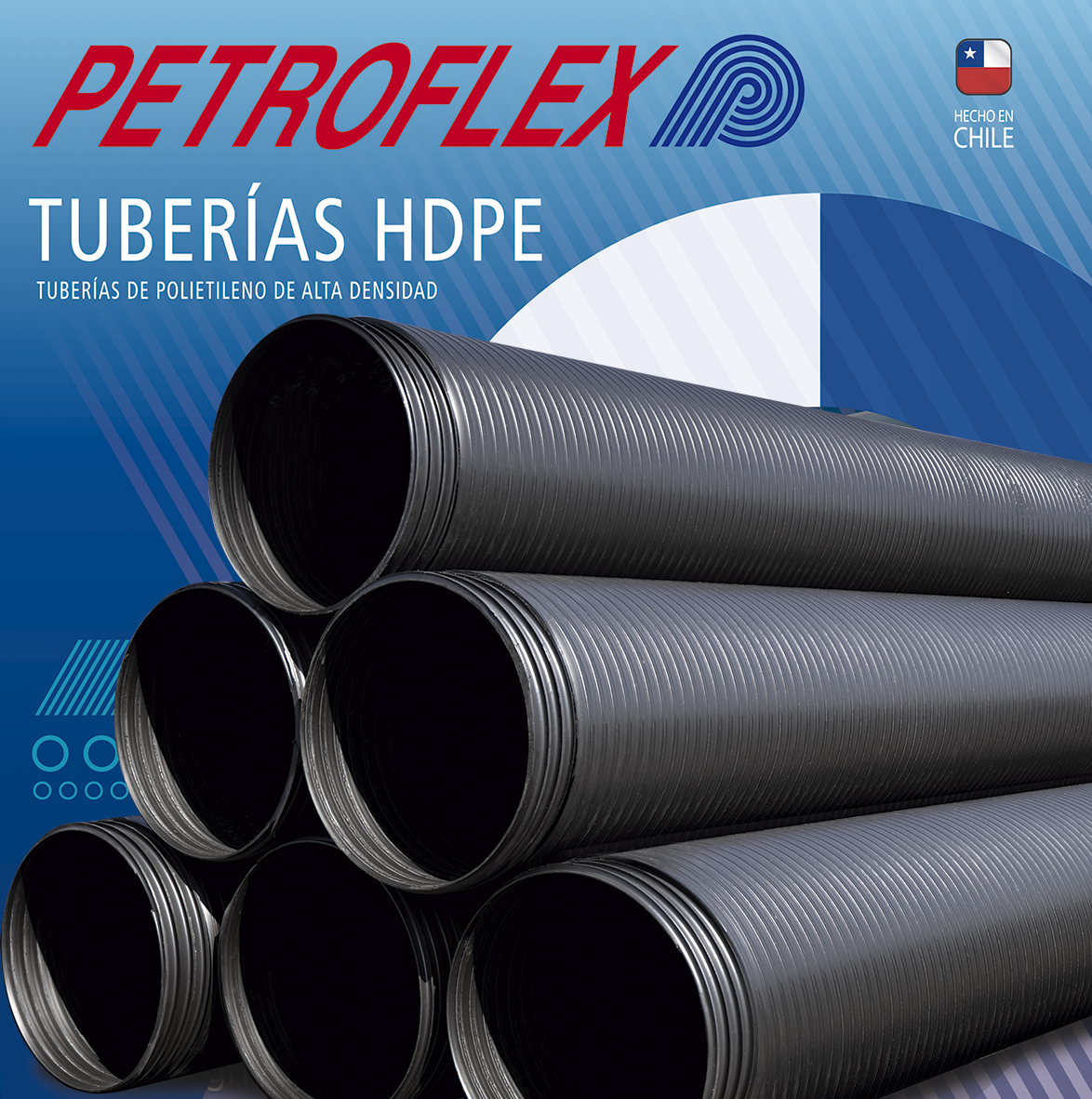

La tubería Petropipe, fabricada en base a una espiral continua de sección rectangular, es de pared lisa interna y externa. La geometría de su diseño permite tuberías con gran resistencia a las cargas externas, manteniendo un bajo peso.

Petroflex produce tuberías en diámetros internos desde 300mm a 2400mm, todas certificadas por Cesmec - Bureau Veritas.

Sistema de Unión
Hilos HE/HI para atornillar provistos en la misma tubería. Para lograr estanqueidad se debe sellar el perímetro de la unión (externamente en tuberías de diámetro menor a los 800mm o internamente en diámetros superiores).

Instalación
En general se recomienda el uso de zanjas estrechas, que permitan la correcta colocación de la tubería sin deteriorar la capacidad soportante del terreno circundante, posibilitando una buena compactación lateral.

Base de apoyo de arena o maicillo de 10 a 15 cm de espesor, donde la tubería se asiente.

Relleno primario, es lo más importante en la instalación. Se debe rellenar por los costados en capas de 15cm con compactador liviano y 30 cm sobre la clave con compactación manual.

Relleno final. Se rellena en capas de 30 cm con material de la misma excavación, libre de piedras. El grado de compactación dependerá de las cargas externas y de las especificaciones dadas por el proyectista.

Para especificaciones de rellenos además de indicaciones más detalladas de la instalación consultar el Manual de Carreteras Vol N° 5 sección 5.619 edición 2013 y Vol N° 4 plano de obra tipo 4.109.003 edición 2013.

Calculo hidráulico
Dado que las tuberías Petropipe están diseñadas para conducir flujos no presurizados, la ecuación de Manning es recomendada para calcular el caudal.

Aplicaciones

• Colectores de aguas lluvia.
• Drenaje subsuperficial.
• Drenaje transversal de caminos.
• Colectores de alcantarillado.
• Entubamiento de canales de riego.
• Encamisado de tubos de acero corrugado y cemento comprimido.
• Conducción de soluciones mineras y procesos industriales.
• Sistemas de manejo de retención o detención de aguas lluvias.
• Estanques.
• Cámaras de inspección o registro.
